Tesla Coil

టెస్లా కాయిల్

BRIEF DESCRIPTION

OBJECTIVE – లక్ష్యం

టెస్లా కాయిల్ సాయంతో ఎలక్ట్రిక్ ఎనర్జీని వైర్‌లెస్‌గా ట్రాన్స్‌మిట్ చేయడాన్ని, మరియు ఎలక్ట్రోమెగ్నటిక్ ఇండక్షన్ సూత్రాన్ని అర్థం చేసుకోవడం.

COMPONENTS NEEDED – అవసరమైన పరికరాలు

ఫోమ్ బోర్డ్ లేదా సన్ బోర్డ్ (బేస్ కోసం)
PVC పైప్ (సెకండరీ కాయిల్ విందింగ్‌కి)
ప్లాస్టిక్ బాల్ (టాప్ టెర్మినల్‌గా)
అల్యూమినియం ఫాయిల్ (టాప్ లోడ్‌గా)
28 గేజ్ కాపర్ వైర్ (కాయిల్ తయారీకి)
పుష్ బటన్
LED బల్బు
రెసిస్టర్ (1kΩ)
2N2222 ట్రాన్సిస్టర్
కనెక్టింగ్ వైర్స్
9V బ్యాటరీ క్లిప్
PCB బోర్డ్

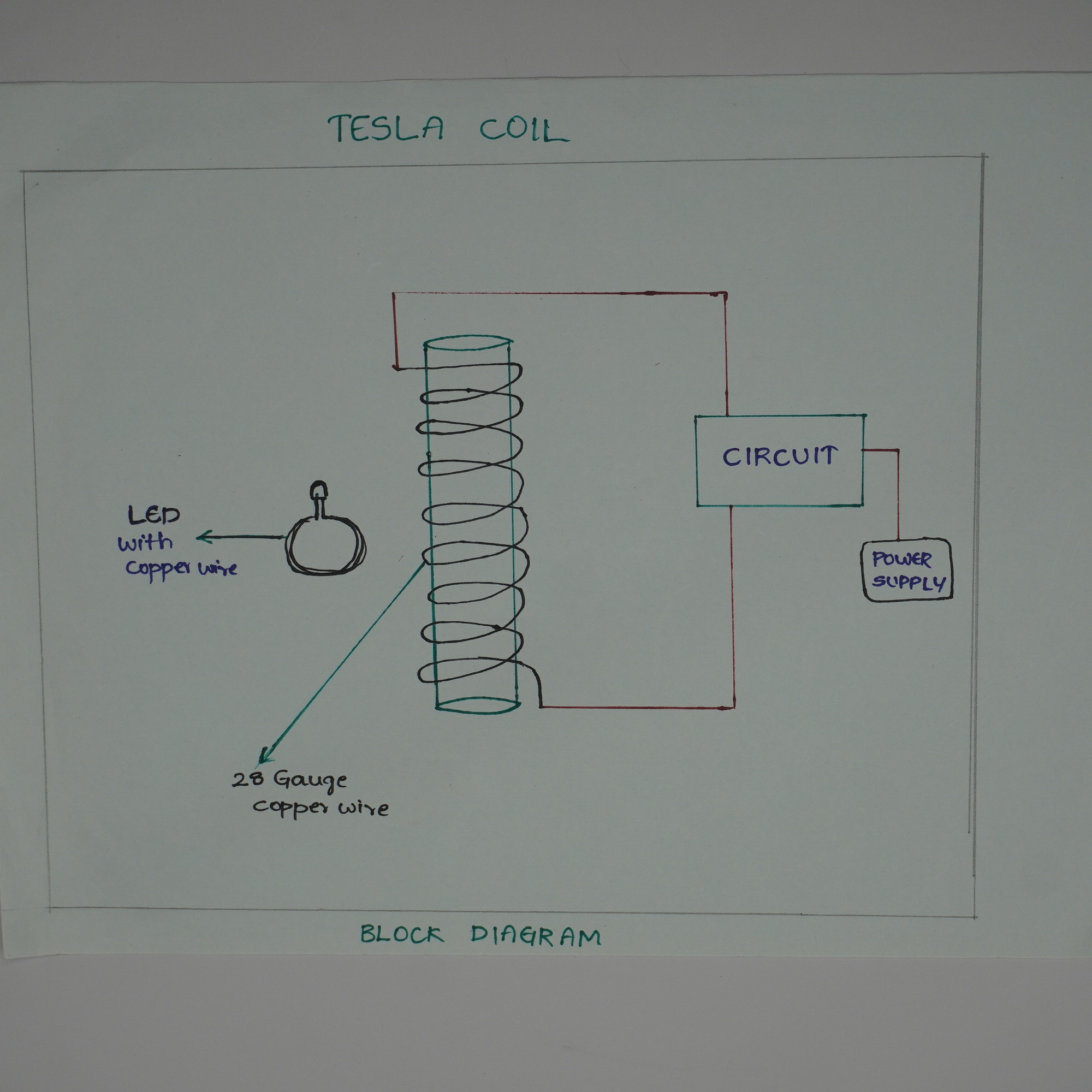

CIRCUIT DIAGRAM – సర్క్యూట్ డయాగ్రామ్

(ఇక్కడ ఒక సరళమైన డయాగ్రామ్ వేసుకోవాలి — ట్రాన్సిస్టర్, బ్యాటరీ, రెసిస్టర్, ప్రైమరీ కాయిల్, సెకండరీ కాయిల్, LED అన్నీ కనెక్ట్ అయ్యేలా.)

OPERATION – పని చేసే విధానం

పుష్ బటన్ నొక్కిన వెంటనే సర్క్యూట్ ప్రారంభమవుతుంది. ట్రాన్సిస్టర్ వేగంగా ఆన్, ఆఫ్ అవుతూ ఓసిలేషన్ క్రియేట్ చేస్తుంది. దీని ద్వారా ప్రైమరీ కాయిల్‌లో AC తరంగాలు ప్రవహించి, సెకండరీ కాయిల్‌లో హై వోల్టేజ్ జనరేట్ అవుతుంది. దీనితో LED బల్బు వైర్ లేకుండానే వెలిగుతుంది.

CONCLUSION – ముగింపు

ఇది విద్యార్థులకు టెస్లా కనిపెట్టిన అసాధారణ సాంకేతికతను పరిచయం చేసే చిన్న ప్రాజెక్ట్. హై వోల్టేజ్ మరియు వైర్‌లెస్ ఎనర్జీ ట్రాన్స్‌మిషన్ ఎలా జరుగుతుందో చూపిస్తుంది.

Tesla Coil

టెస్లా కాయిల్

FULL PROJECT REPORT

INTRODUCTION – పరిచయం

టెస్లా కాయిల్ అనేది హై వోల్టేజ్, హై ఫ్రీక్వెన్సీ ఎలక్ట్రిక్ ఎనర్జీని ఉత్పత్తి చేసే ఒక డివైస్. ఇది నికోలా టెస్లా అనే శాస్త్రవేత్త ఆవిష్కరించినది. మన ప్రాజెక్ట్‌లో దీన్ని చిన్న రూపంలో తయారు చేసి, విద్యార్థులకు ఒక వైజ్ఞానిక ప్రదర్శనగా చూపించగలుగుతాము.

COMPONENTS AND MATERIALS – ఉపయోగించిన సామగ్రి

పైన తెలిపిన అన్ని పరికరాలు, తక్కువ ధరలో సులభంగా దొరికేవి. PCB బోర్డ్ పై ట్రాన్సిస్టర్, రెసిస్టర్ మరియు కనెక్షన్లను జాగ్రత్తగా జతచేయాలి. PVC పైప్‌పై కాపర్ వైర్‌ను 100 నుంచి 150 టర్న్స్ తిప్పాలి.

WORKING PRINCIPLE – పని చేసే మూలసూత్రం

ట్రాన్సిస్టర్ ఆధారంగా ఓసిలేటర్ ఏర్పడుతుంది. ఇది ప్రైమరీ కాయిల్‌లో AC వోల్టేజ్‌ను పంపుతుంది. ఇది సెకండరీ కాయిల్‌లో హై వోల్టేజ్ను జనరేట్ చేస్తుంది. దాని ఫీల్డ్ LED బల్బును టచ్ లేకుండానే వెలిగిస్తుంది.

CIRCUIT DIAGRAM – సర్క్యూట్ డిజైన్

(చిత్రంలో ట్రాన్సిస్టర్, రెసిస్టర్, ప్రైమరీ, సెకండరీ కాయిల్స్, బటన్, LED బల్బు వగైరాలు చూపించాలి.)

PROGRAMMING – ప్రోగ్రామింగ్

ఈ ప్రాజెక్ట్‌లో ఎలాంటి ప్రోగ్రామింగ్ అవసరం లేదు. ఇది పూర్తిగా హార్డ్‌వేర్ ఆధారితమైనది.

TESTING AND CALIBRATION – పరీక్ష మరియు సర్దుబాటు

LED కు ప్రాజెక్ట్ నుంచి 2-5 సెం.మీ దూరంలో ఉంచాలి
కాయిల్ టర్న్స్‌ని సరిచూడాలి
ట్రాన్సిస్టర్ వేడిగా అయితే కొద్దిగా బరువు పెట్టాలి లేదా వేడి తగ్గించాల్సి ఉంటుంది

ADVANTAGES – లాభాలు

విద్యార్థులకు సైంటిఫిక్ టాపిక్‌ అర్థమవుతుంది
తక్కువ ఖర్చుతో తయారుచేయవచ్చు
వైర్‌లెస్ ఎనర్జీ డెమో చేస్తుంది

DISADVANTAGES – నష్టాలు

తాకితే చిన్నగా షాక్ వచ్చే అవకాశం ఉంటుంది
దూరం తక్కువ
పొరపాట్లు జరిగితే సర్క్యూట్ దెబ్బ తినవచ్చు

KEY FEATURES – ముఖ్య లక్షణాలు

LED బల్బు వైర్ లేకుండా వెలిగించగలగడం
చిన్నదైన, పోర్టబుల్ మోడల్
ఎలక్ట్రో మ్యాగ్నెటిక్ ఇండక్షన్ డెమో

APPLICATIONS – వాడుకలు

పాఠశాలలలో డెమో ప్రాజెక్ట్‌గా
సైన్స్ ఫెయిర్‌లలో ప్రదర్శన
విద్యార్థులకు స్టెమ్ నేర్చుకునే సాధనం

SAFETY PRECAUTIONS – భద్రతా సూచనలు

బల్బు వెలిగినప్పుడు కాయిల్‌ను తాకొద్దు
మेटల్ వస్తువులను దూరంగా ఉంచాలి
9 వోల్ట్స్‌కే పరిమితం కావాలి
టీచర్ సూపర్విజన్ తప్పనిసరి

MANDATORY OBSERVATIONS – తప్పనిసరి పరిశీలనలు

LED బల్బు వెలిగాలి
ట్రాన్సిస్టర్ వేడి కాకూడదు
కాయిల్ సరిగా తిప్పినట్టు నిర్ధారించుకోవాలి

CONCLUSION – తుదివాక్యం

ఈ టెస్లా కాయిల్ మోడల్ చిన్నదైనా, శక్తివంతమైన విద్యుత్ సూత్రాలను చూపించగలదు. ఇది విద్యార్థులకు మౌలిక విజ్ఞానాన్ని అర్థం చేసుకునే మంచి అవకాశాన్ని ఇస్తుంది.
