FULL PROJECT REPORT

SENTINEL DOOR MONITOR ALARM

Introduction (పరిచయం)

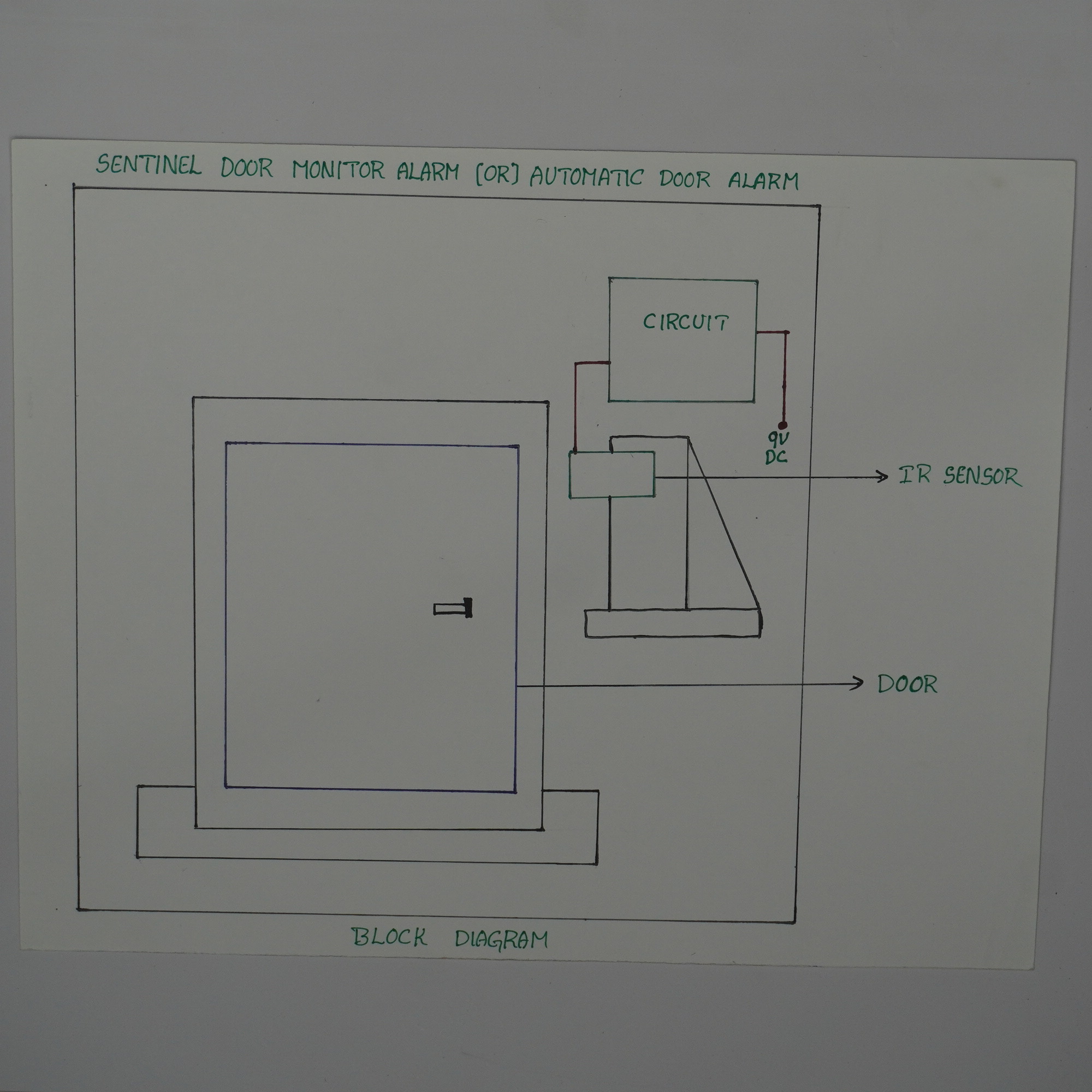

SENTINEL DOOR MONITOR ALARM అనేది తలుపు వద్ద కదలికలను గుర్తించి అలారం చేయగల సెక్యూరిటీ పరికరం. IR సెన్సార్ మరియు బజర్ వంటి భాగాలను ఉపయోగించి, ఇది రియల్-టైమ్ అలెర్ట్స్ అందించి భద్రతను పెంచుతుంది.

Components and Materials (భాగాలు మరియు పదార్థాలు)

1. ఫోమ్ బోర్డు లేదా సన్ బోర్డు: భాగాలను అమర్చేందుకు మద్దతు ఇస్తుంది.
2. IR సెన్సార్ మాడ్యూల్: తలుపు కదలికలను గుర్తిస్తుంది.
3. 5V రిలే: బజర్ సర్క్యూట్‌ను ఆపరేట్ చేయడానికి ఉపయోగపడుతుంది.
4. బజర్: అలారం శబ్దాన్ని ఉత్పత్తి చేస్తుంది.
5. బ్యాటరీ క్లిప్‌లు: సర్క్యూట్‌కు బ్యాటరీని కనెక్ట్ చేస్తాయి.
6. డయోడ్: రివర్స్ కరెంట్ నుండి సర్క్యూట్‌ను రక్షిస్తుంది.
7. రెసిస్టర్లు: సర్క్యూట్‌లో కరెంట్‌ను నియంత్రిస్తాయి.
8. PCB బోర్డు: భాగాల ఆపరేషన్ కోసం సర్క్యూట్ డిజైన్‌ను అందిస్తుంది.
9. LED: సిస్టమ్ చురుకుగా ఉందని సూచిస్తుంది.
10. 7805 వోల్టేజ్ రెగ్యులేటర్: స్థిరమైన 5V పవర్ సరఫరాను అందిస్తుంది.
11. ట్రాన్సిస్టర్: సెన్సార్ సిగ్నల్స్‌ను బలపరుస్తుంది.

Working Principle (పని తీరుశాస్త్రం)

IR సెన్సార్ తలుపు దగ్గర కదలికలను గుర్తిస్తుంది. ఇది 5V రిలేకు సిగ్నల్ పంపుతుంది. ఈ సిగ్నల్ బజర్ మరియు LEDను ఆపరేట్ చేసి, తక్షణ భద్రతా అలెర్ట్ అందిస్తుంది.

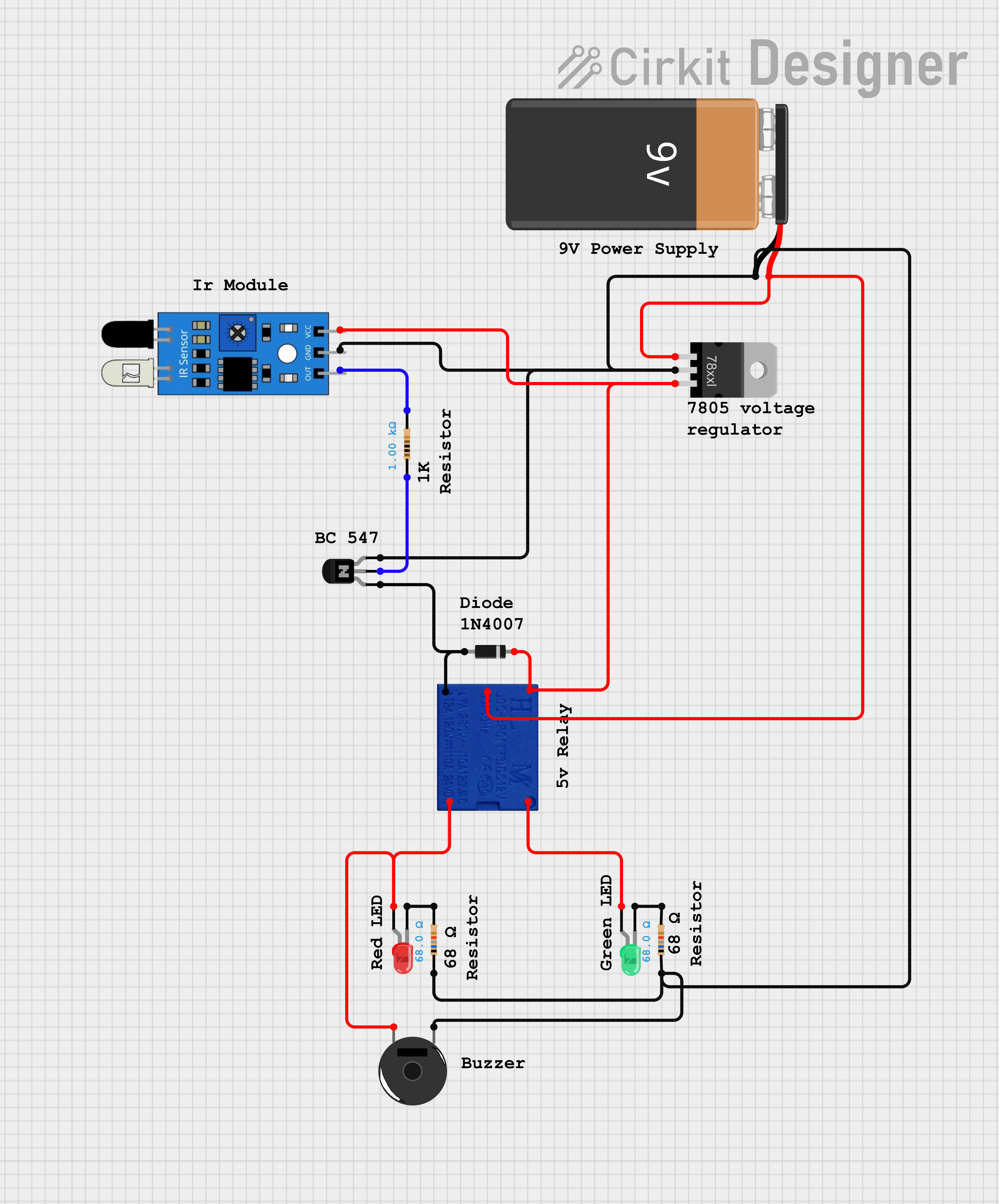

Circuit Diagram (విద్యుత్ రేఖాచిత్రం)

IR సెన్సార్ 7805 రెగ్యులేటర్ ద్వారా కనెక్ట్ చేయబడుతుంది. సెన్సార్ నుండి వచ్చే అవుట్‌పుట్ ట్రాన్సిస్టర్ ద్వారా బలపరచబడుతుంది, ఇది 5V రిలేను డ్రైవ్ చేస్తుంది.

Programming (ప్రోగ్రామింగ్)

ఈ ప్రాజెక్ట్ హార్డ్‌వేర్ ఆధారితమైనది కాబట్టి ప్రోగ్రామింగ్ అవసరం లేదు.

Testing and Calibration (పరీక్ష మరియు శృంగార సమన్వయం)

1. IR సెన్సార్ సున్నితత్వాన్ని పరీక్షించి, సరిగ్గా గుర్తిస్తున్నదని నిర్ధారించండి.
2. రిలే మరియు బజర్ సరైన సమయానికి పనిచేస్తున్నాయా అనేది తనిఖీ చేయండి.
3. LED మరియు బజర్ ఆపరేషన్‌కు అవసరమైన రెసిస్టర్ల విలువలను సర్దుబాటు చేయండి.

Advantages (ప్రయోజనాలు)

• చౌకబారు మరియు సులభంగా తయారు చేయగలదు.
• తక్షణ భద్రతా అలెర్ట్స్ అందిస్తుంది.
• చిన్న, సులభమైన డిజైన్.

Disadvantages (నష్టాలు)

• సెన్సార్ పరిధికి మాత్రమే పరిమితం.
• బ్యాటరీ పవర్‌పై ఆధారపడుతుంది.

Key Features (ప్రధాన లక్షణాలు)

• రియల్-టైమ్ కదలికల గుర్తింపు.
• శబ్దంతో అలెర్ట్ ఇవ్వడం.
• దీర్ఘకాలిక ఉపయోగానికి సరళమైన డిజైన్.

Applications (వినియోగాలు)

• ఇంటి భద్రతా సిస్టమ్స్.
• కార్యాలయాలు మరియు గోడౌన్ మానిటరింగ్.
• నిషేధిత ప్రాంతాల అలెర్ట్ సిస్టమ్స్.

Safety Precautions (జాగ్రత్తలు)

• సర్క్యూట్‌ను తడిగా ఉన్న ప్రదేశాల్లో ఉంచవద్దు.
• విద్యుత్ భాగాలను జాగ్రత్తగా నిర్వహించండి.

Mandatory Observations (అవసరమైన పరిశీలనలు)

• IR సెన్సార్ సరిగ్గా అమర్చబడి ఉందని నిర్ధారించండి.
• బ్యాటరీ మరియు కనెక్షన్లను తరచూ తనిఖీ చేయండి.

Conclusion (నిర్ధారణ)

SENTINEL DOOR MONITOR ALARM ఒక సులభమైన మరియు సమర్థవంతమైన భద్రతా పరికరం. ఇది తలుపు పనితీరును గుర్తించి, భద్రతను పెంచడంలో అనువుగా ఉంటుంది.

ADDITIONAL INFO

SENTINEL DOOR MONITOR ALARM

DARC Secrets (దార్క్ రహస్యాలు)

మెరుగైన పరిధి మరియు సున్నితత్వం కోసం అధునాతన సెన్సార్లను అన్వేషించండి.

Research (పరిశోధన)

IR సెన్సార్ల పనితీరుపై పర్యావరణ పరిస్థితుల ప్రభావాన్ని అధ్యయనం చేయండి.

Reference (సూచనలు)

1. Future Enhancements (భవిష్యత్ మెరుగుదల): రిమోట్ నోటిఫికేషన్ల కోసం IoT ఇంటిగ్రేషన్.
2. Reference Journals (జర్నల్స్): భద్రతా సిస్టమ్స్ పై విశ్లేషణ కథనాలు.
3. Reference Papers (పేపర్లు): హోమ్ ఆటమేషన్‌లో IR సెన్సార్ల పరిశోధనలు.
4. Reference Websites (వెబ్‌సైట్లు):
• MyScienceTube.com
5. Reference Books (పుస్తకాలు): ఎలక్ట్రానిక్స్ మరియు భద్రతా సిస్టమ్స్ పై పుస్తకాలు.
6. Purchase Websites in India (భారతదేశంలో కొనుగోలు వెబ్‌సైట్లు):
• MyScienceKart.com

ఈ ప్రాజెక్ట్ SENTINEL DOOR MONITOR ALARM పై సమగ్ర అవగాహనను అందిస్తుంది. దీని ఉపయోగాలు మరియు భవిష్యత్ అభివృద్ధిపై స్పష్టమైన దృష్టి ఉంటుంది.
