Flame Shield Detector Alaram

Objective (లక్ష్యం):
మంటలను త్వరగా గుర్తించడం మరియు వినియోగదారులకు సున్నితమైన మరియు గట్టిగా అలర్ట్ చేయడం ద్వారా ప్రమాదాలను నివారించడమే ప్రధాన లక్ష్యం.

Components Needed (వసతులు కావాల్సినవి):

  1. ఫోమ్ బోర్డు లేదా సన్ బోర్డు షీట్
  2. 9V రిలే
  3. బజర్
  4. బ్యాటరీ క్లిప్
  5. డయోడ్
  6. రెసిస్టార్
  7. PCB బోర్డు
  8. LED
  9. వోల్టేజ్ రెగ్యులేటర్
  10. ట్రాన్సిస్టర్
  11. ఫైర్ సెన్సర్
  12. LED స్ట్రిప్

Circuit Diagram (సర్క్యూట్ డయాగ్రామ్):
ఫైర్ సెన్సార్ నుండి PCB బోర్డుకు సిగ్నల్ పంపుతుంది. ఈ సిగ్నల్ రిలేకు వెళ్లి బజర్ మరియు LED స్ట్రిప్ ను ఆన్ చేస్తుంది.

Operation (నడిచే విధానం):

  • ఫైర్ సెన్సార్ మంటలను లేదా అధిక ఉష్ణోగ్రతలను గుర్తిస్తుంది.
  • సెన్సార్ ద్వారా సంకేతం రిలేకు పంపబడుతుంది.
  • రిలే బజర్ మరియు LED స్ట్రిప్ ను సున్నితంగా పని చేయమని ఆదేశిస్తుంది.
  • ఈ ప్రక్రియ వినియోగదారులకు వెంటనే మంట ప్రమాదం గురించి తెలియజేస్తుంది.

Conclusion (నిష్కర్ష):
ఫ్లేమ్ షీల్డ్ డిటెక్టర్ అలారం సులభమైన మరియు సమర్థవంతమైన వ్యవస్థ, ఇది మంట ప్రమాదాలను ముందుగానే గుర్తించి, వినియోగదారులను అప్రమత్తం చేస్తుంది.


FULL PROJECT REPORT

Flame Shield Detector Alaram

Introduction (పరిచయం):
ఫ్లేమ్ షీల్డ్ డిటెక్టర్ అలారం అనేది విద్యార్థులకు మరియు భద్రతా అవసరాలకు అనువైన ఫైర్ డిటెక్ట్ సిస్టమ్. ఇది ఫైర్ సెన్సార్లు, LED స్ట్రిప్లు మరియు బజర్ లతో ఆధునిక టెక్నాలజీని అందించడంలో ప్రధాన పాత్ర పోషిస్తుంది.

Components and Materials (భాగాలు మరియు సామగ్రి):

  1. ఫోమ్ బోర్డు లేదా సన్ బోర్డు షీట్: భాగాలను అమర్చడానికి బేస్.
  2. 9V రిలే: బజర్ మరియు LED స్ట్రిప్ ను నియంత్రించడానికి.
  3. బజర్: శబ్ద అలారం.
  4. బ్యాటరీ క్లిప్: 9V బ్యాటరీని సర్క్యూట్ కు కనెక్ట్ చేయడానికి.
  5. డయోడ్: వోల్టేజ్ ఫ్లక్చుయేషన్ నుండి రక్షణ.
  6. రెసిస్టార్: విద్యుత్ ప్రవాహాన్ని నియంత్రించడానికి.
  7. PCB బోర్డు: భాగాలను కనెక్ట్ చేయడానికి.
  8. LED: వ్యవస్థ స్థితిని తెలియజేయడానికి.
  9. వోల్టేజ్ రెగ్యులేటర్: స్థిరమైన వోల్టేజ్ అందించడానికి.
  10. ట్రాన్సిస్టర్: ఫైర్ సెన్సార్ సిగ్నల్స్ ను ఆంప్లిఫై చేయడానికి.
  11. ఫైర్ సెన్సార్: మంటలను గుర్తించడానికి.
  12. LED స్ట్రిప్: విజువల్ అలర్ట్.

Working Principle (పని చేసే విధానం):
ఫైర్ సెన్సార్ ఇన్ఫ్రారెడ్ లైట్ ద్వారా మంటలను గుర్తిస్తుంది. ఒకసారి మంటలు గుర్తించగానే, అది రిలేకు సంకేతం పంపుతుంది. రిలే ద్వారా బజర్ మరియు LED స్ట్రిప్ ఆన్ అవుతాయి.

Circuit Diagram (సర్క్యూట్ డయాగ్రామ్):
సర్క్యూట్ డయాగ్రామ్ లో ఫైర్ సెన్సార్, రిలే, బజర్ మరియు LED స్ట్రిప్ కనెక్షన్లు చూపబడి ఉంటాయి.

Testing and Calibration (పరీక్ష మరియు సర్దుబాటు):

  1. ఫైర్ సెన్సార్ ను చిన్న మంటలకు ఎగ్జోస్ చేసి LED స్ట్రిప్ మరియు బజర్ పనిచేస్తున్నాయో పరీక్షించండి.
  2. అవసరమైతే సెన్సార్ యొక్క సెన్సిటివిటీ సర్దుబాటు చేయండి.

Advantages (ప్రయోజనాలు):

  1. తక్షణ అలర్ట్ అందిస్తుంది.
  2. సులభంగా అమర్చవచ్చు.
  3. ఖర్చు తక్కువ మరియు సమర్థవంతమైన పరిష్కారం.

Disadvantages (అననుకూలాలు):

  1. కేవలం మంటల గుర్తింపుకే పరిమితం.
  2. వాతావరణ పరిస్థితులపై ఆధారపడవచ్చు.

Applications (వినియోగాలు):

  1. గృహ భద్రత.
  2. విద్యార్థుల విద్యా ప్రాజెక్టులు.
  3. పారిశ్రామిక మంటల గుర్తింపు వ్యవస్థలు.

Safety Precautions (భద్రతా జాగ్రత్తలు):

  1. అన్ని భాగాలను సరిగ్గా ఇన్సులేట్ చేయండి.
  2. సెన్సార్ ను ఇతర కాంతి మూలాలకు దూరంగా ఉంచండి.
  3. వ్యవస్థను తరచుగా పరీక్షించండి.

Conclusion (నిష్కర్ష):
ఫ్లేమ్ షీల్డ్ డిటెక్టర్ అలారం అనేది అత్యవసర సమయాల్లో భద్రతా చర్యలను సులభతరం చేసే మెరుగైన పరిష్కారం.

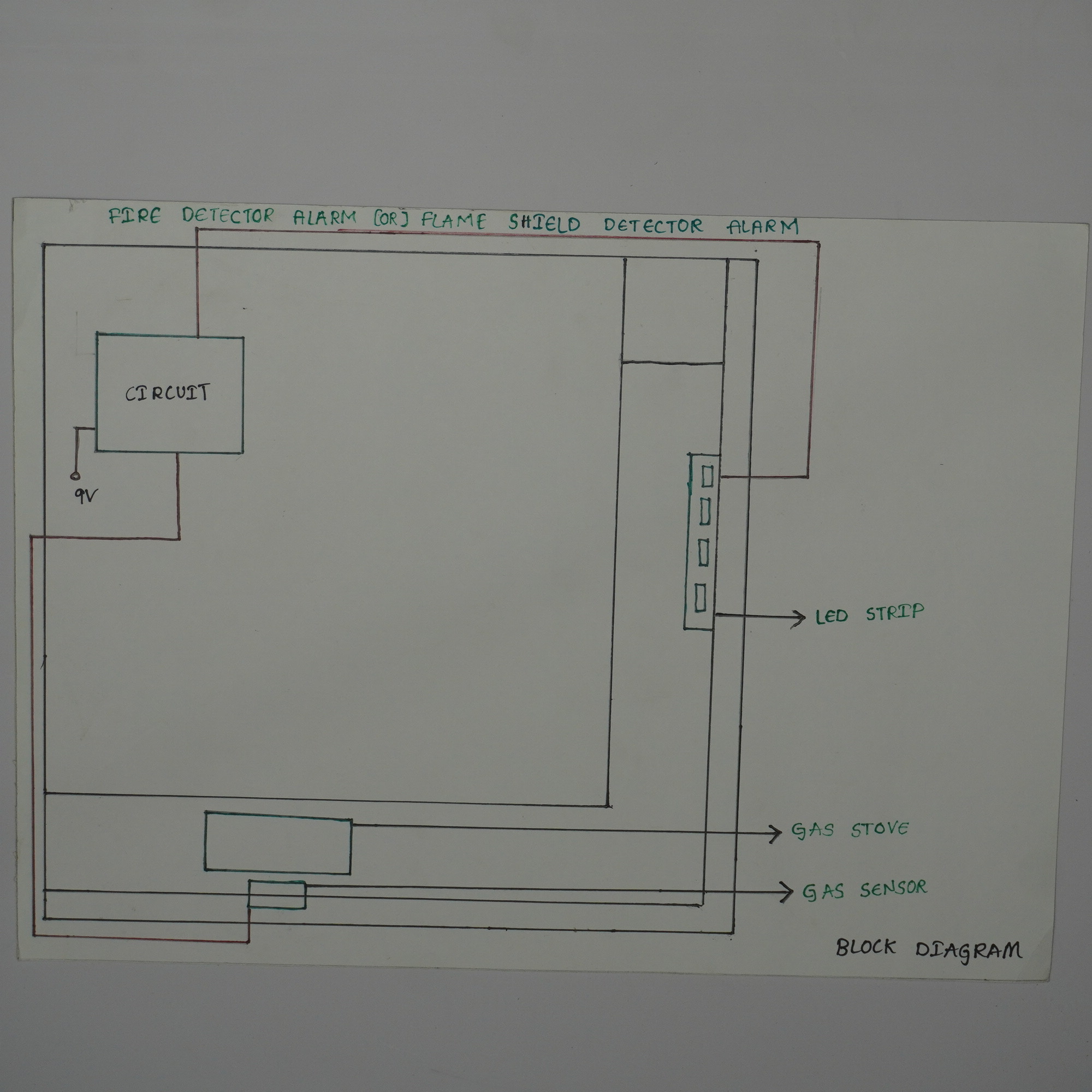

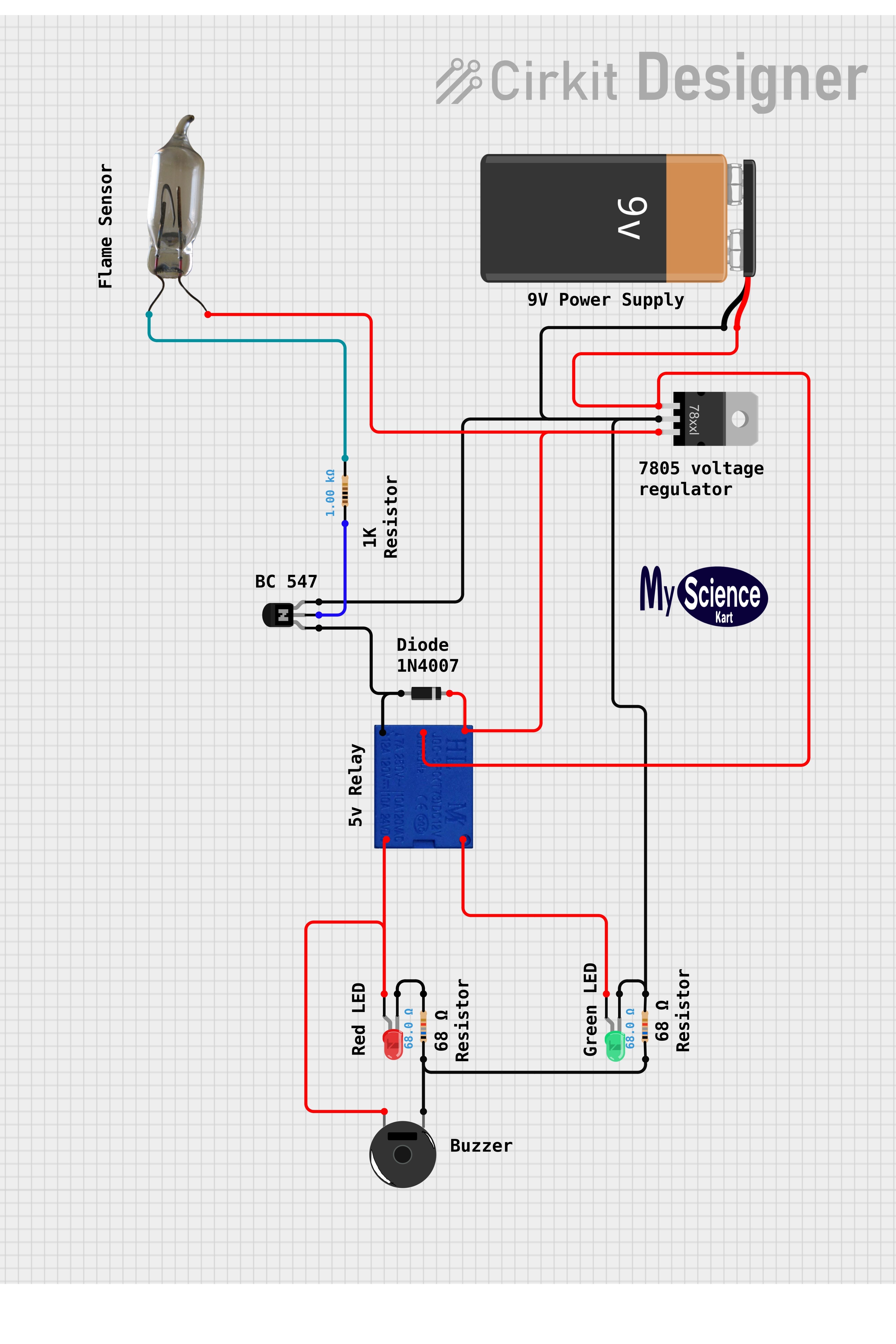

Circuit Diagram Flame Shield Detector Alaram diagram
Circuit Diagram Flame Shield Detector Alaram

No Source code for this project

ADDITIONAL INFO

Flame Shield Detector Alaram

DARC Secrets (రహస్యాలు):
మల్టీ-స్పెక్ట్రమ్ డిటెక్షన్ కలిగిన అడ్వాన్స్‌డ్ సెన్సార్లను వాడటం.

Research (విశ్లేషణ):
సెన్సార్ల కోసం కొత్త పదార్థాలను పరిశోధించాలి.

Reference (సూచనలు):

  • Journals (పత్రికలు): IEEE ట్రాన్సాక్షన్స్, ఫైర్ టెక్నాలజీ జర్నల్.
  • Websites (వెబ్‌సైట్లు): mysciencetube.com
  • Books (పుస్తకాలు): "Fire Safety Engineering" - జాన్ పర్కిస్, "Practical Electronics" - పాల్ షెర్జ్.
  • Purchase Websites in India (భారతంలో కొనుగోలు వెబ్‌సైట్లు): mysciencekart.com

Future (భవిష్యత్తు):

  1. వైర్‌లెస్ కనెక్టివిటీతో అనుసంధానం.
  2. AI ఆధారిత ప్రమాద విశ్లేషణ.
  3. సోలార్ పవర్డ్ డిటెక్టర్ల పరిశోధన.
