AUTO RAIN SHIELD FOR DRYING CLOTHES

భద్రత కోసం ఆటోమేటిక్ వర్షపు కవర్ - దుస్తుల పొడిచే ప్రదేశానికి

Brief Description

సంక్షిప్త వివరణ

Objective (లక్ష్యం)

ఈ ప్రాజెక్ట్ బయట దుస్తులు ఆరుస్తున్నప్పుడు వర్షం వచ్చినప్పుడు వాటిని తడవకుండా రక్షించేందుకు రూపొందించబడింది. రైన్ సెన్సార్ వర్షాన్ని గుర్తించి, సర్వో మోటార్ ద్వారా కవర్‌ను విస్తరించి, వర్షం ఆగిన తర్వాత తిరిగి మడచిపెట్టేలా చేయడం దీని ముఖ్య ఉద్దేశ్యం.

Components Needed (కావాల్సిన భాగాలు)

  • ఫ్రేమ్ నిర్మాణం: ఫోమ్ బోర్డ్ లేదా సన్ బోర్డ్
  • మైక్రోకంట్రోలర్: Arduino Uno
  • వర్షం గుర్తించే వ్యవస్థ: రైన్ సెన్సార్ మాడ్యూల్
  • కవర్ నియంత్రణ కోసం: సర్వో మోటార్
  • సిస్టమ్ స్టేటస్ కోసం: LED లైట్లు
  • ఆధార పదార్థం: స్ట్రాస్ (Straws)
  • ఎలక్ట్రికల్ కనెక్షన్లు: జంపర్ వైర్లు, కనెక్టింగ్ వైర్లు

Circuit Diagram (సర్క్యూట్ డయాగ్రామ్)

  • రైన్ సెన్సార్ వర్షాన్ని గుర్తించినప్పుడు, ఇది Arduino Uno కు సిగ్నల్ పంపిస్తుంది.
  • Arduino ప్రాసెస్ చేసి, సర్వో మోటార్‌ను యాక్టివేట్ చేస్తుంది.
  • మోటార్ కవర్‌ను విస్తరించి, దుస్తులు తడవకుండా చేస్తుంది.
  • వర్షం ఆగిన తర్వాత, మోటార్ కవర్‌ను తిరిగి మడచిపెడుతుంది.

Operation (కార్యాచరణ విధానం)

  1. వర్షపు నీరు పడినప్పుడు, రైన్ సెన్సార్ సిగ్నల్ పంపుతుంది.
  2. Arduino Uno సర్వో మోటార్‌ను యాక్టివేట్ చేస్తుంది.
  3. కవర్ దుస్తులపై విస్తరించి వాటిని వర్షం నుండి కాపాడుతుంది.
  4. వర్షం ఆగిన తర్వాత, సర్వో మోటార్ తిరిగి కవర్‌ను మడచిపెడుతుంది.

Conclusion (ముగింపు)

ఈ ఆటో రైన్ షీల్డ్ వ్యవస్థ ఆటోమేటిక్‌గా పనిచేసి దుస్తులను తడవకుండా రక్షించే సమర్థవంతమైన పరిష్కారం. ఇది స్మార్ట్ హోమ్ వ్యవస్థలలో, లాండ్రీలలో మరియు ఇండ్లలో ఉపయోగించవచ్చు.

AUTO RAIN SHIELD FOR DRYING CLOTHES

భద్రత కోసం ఆటోమేటిక్ వర్షపు కవర్ - దుస్తుల పొడిచే ప్రదేశానికి

Full Project Report

పూర్తి ప్రాజెక్ట్ నివేదిక

Introduction (పరిచయం)

భారతదేశం లాంటి ఉష్ణ ప్రాంతాల్లో వర్షపు కాలంలో బయట దుస్తులు ఆరుస్తున్నప్పుడు వాటిని తడవకుండా ఉంచడం చాలా కష్టం. హస్తచాలిత కవర్లు సమర్థవంతంగా ఉండవు. ఈ ఆటోమేటిక్ వర్షపు కవర్ వ్యవస్థ దుస్తులను వర్షం నుండి రక్షించడానికి ఆటోమేటిక్‌గా పని చేస్తుంది.

Components and Materials (భాగాలు మరియు పదార్థాలు)

  1. ఫోమ్ బోర్డ్ లేదా సన్ బోర్డ్ – నిర్మాణం కోసం.
  2. Arduino Uno మైక్రోకంట్రోలర్ – ప్రధాన నియంత్రణ కోసం.
  3. రైన్ సెన్సార్ మాడ్యూల్ – వర్షాన్ని గుర్తించడానికి.
  4. సర్వో మోటార్ – కవర్‌ను విస్తరించడానికి/మడచిపెట్టడానికి.
  5. LED లైట్లు – సిస్టమ్ స్టేటస్ చూపించడానికి.
  6. స్ట్రాస్ – మెకానికల్ సపోర్ట్ కోసం.
  7. జంపర్ వైర్లు & కనెక్టింగ్ వైర్లు – ఎలక్ట్రికల్ కనెక్షన్ల కోసం.

Working Principle (పని చేసే విధానం)

  • రైన్ సెన్సార్ వర్షాన్ని గుర్తించగానే, Arduino Uno సర్వో మోటార్‌ను యాక్టివేట్ చేస్తుంది.
  • కవర్ స్వయంచాలకంగా విస్తరించబడుతుంది.
  • వర్షం ఆగిన తర్వాత, సర్వో మోటార్ తిరిగి కవర్‌ను మడచిపెడుతుంది.

Advantages (ప్రయోజనాలు)

✅ మానవ జోక్యం లేకుండా పనిచేస్తుంది.
✅ తక్కువ విద్యుత్తుతో పనిచేస్తుంది.
✅ దుస్తులను తడవకుండా ఉంచుతుంది.
✅ సులభంగా అమలు చేయదగిన మరియు తక్కువ ఖర్చుతో కూడిన ప్రాజెక్ట్.

Disadvantages (తప్పుల బిందువులు)

❌ సర్వో మోటార్‌కు పరిమిత లోడ్ కెపాసిటీ ఉంది.
❌ వర్షం తక్కువగా పడినా కవర్ యాక్టివేట్ కావచ్చు.
❌ నిరంతర విద్యుత్ సరఫరా అవసరం.

Applications (వినియోగాలు)

???? ఇంట్లోని టెర్రస్, బాల్కనీలలో – బయట దుస్తులను రక్షించేందుకు.
???? లాండ్రీలలో – సరికొత్తగా ఉతికిన దుస్తులను తడవకుండా ఉంచేందుకు.
???? స్మార్ట్ హోమ్ ఆటోమేషన్ – స్మార్ట్ హోమ్ వ్యవస్థలలో అనుసంధానం చేయడానికి.
???? గ్రీన్ హౌస్ ప్రొటెక్షన్ – మొక్కలను అధిక వర్షం నుండి కాపాడేందుకు.

Future Enhancements (భవిష్యత్ విస్తరణలు)

???? IoT కనెక్టివిటీ ద్వారా మొబైల్ అప్లికేషన్ నియంత్రణ.
???? ఆలెక్సా లేదా గూగుల్ అసిస్టెంట్‌తో వాయిస్ కంట్రోల్.
???? సోలార్ పవర్ ద్వారా పనిచేయగల వ్యవస్థ.

ఈ ఆటో రైన్ షీల్డ్ వ్యవస్థ ఇంట్లో దుస్తులను తడవకుండా ఉంచడానికి, లాండ్రీలలో, మరియు స్మార్ట్ హోమ్ ప్రాజెక్ట్‌లకు మంచి పరిష్కారం. ఇది స్వయంచాలకంగా పని చేసి, వినియోగదారులకు అనువైన మరియు సమర్థవంతమైన రక్షణను అందిస్తుంది. ☔????

Bottom of Form

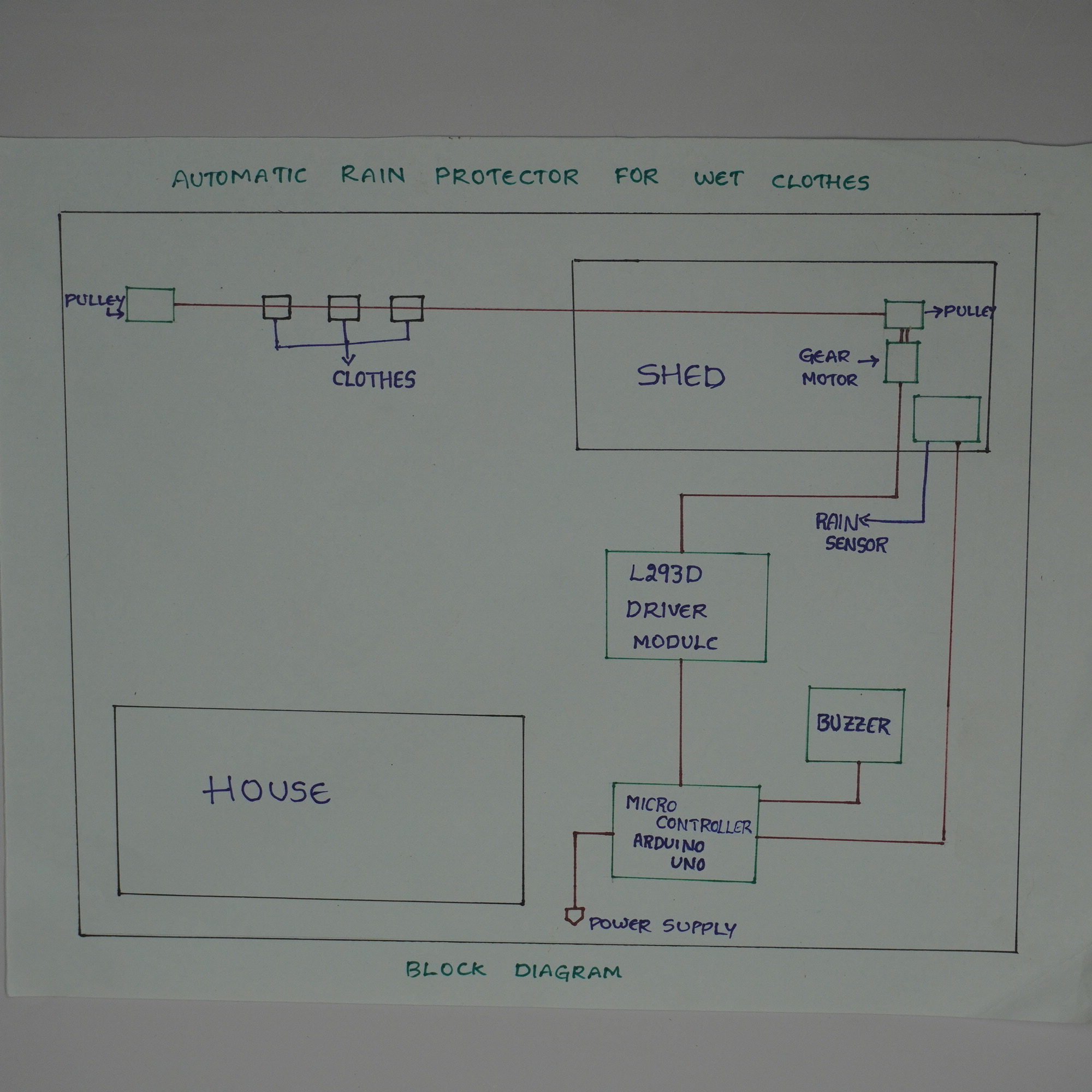

Auto Rain Shield for Drying Clothes : Block diagram diagram
Auto Rain Shield for Drying Clothes : Block diagram

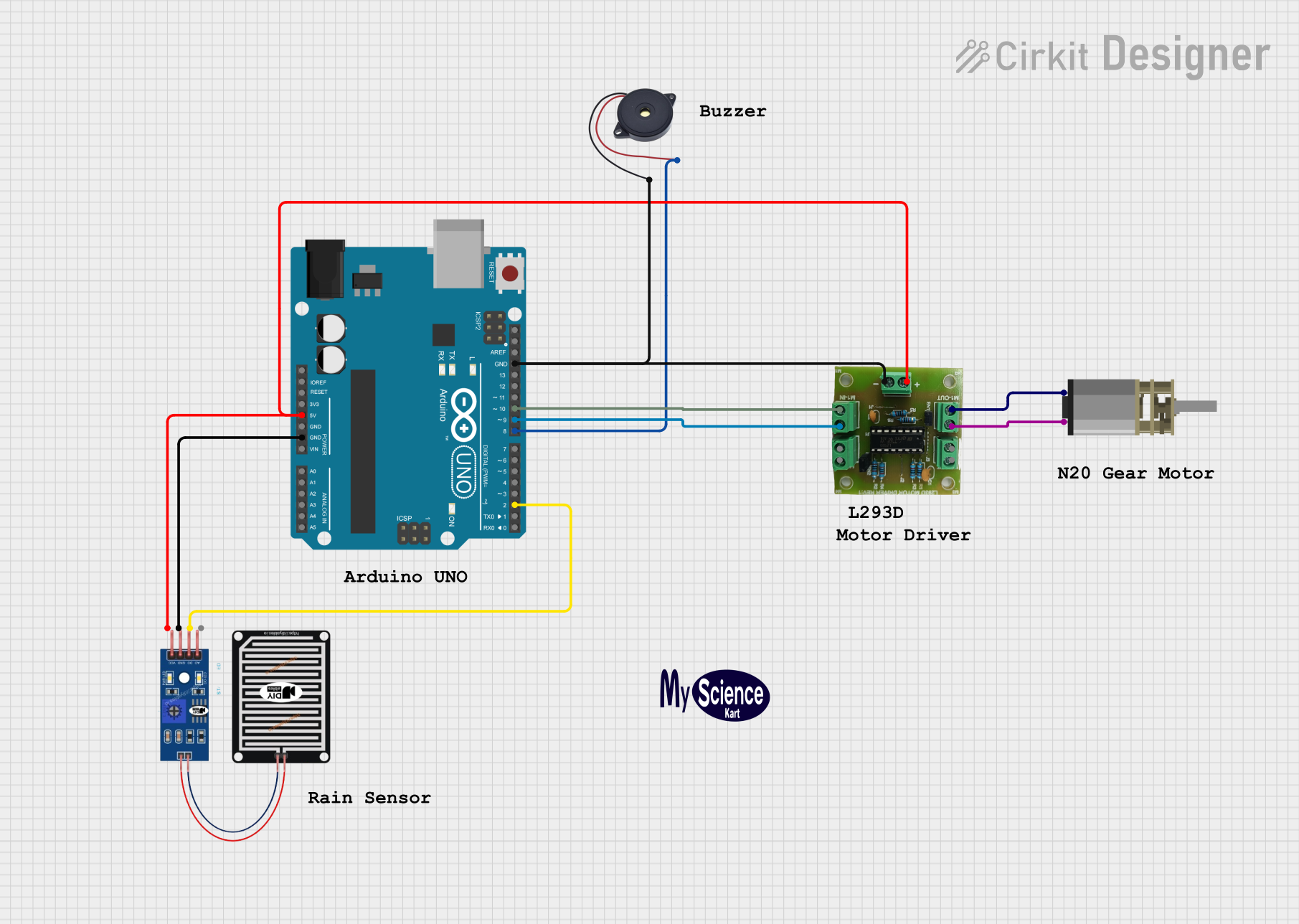

Auto Rain Shield for Drying Clothes : Circuit Diagram diagram
Auto Rain Shield for Drying Clothes : Circuit Diagram
// Define Pins
const int rainSensorPin = 2;  // Rain sensor digital output
const int buzzerPin = 8;      // Buzzer output

// Motor Driver Pins (L293D)
const int motorPin1 = 9; // Motor input 1
const int motorPin2 = 10; // Motor input 2

bool isRaining = false; // Tracks rain detection

void setup() {
    pinMode(rainSensorPin, INPUT);
    pinMode(buzzerPin, OUTPUT);
    pinMode(motorPin1, OUTPUT);
    pinMode(motorPin2, OUTPUT);

    Serial.begin(9600); // Initialize Serial Monitor

    // Initially, stop the motor
    stopMotor();
    Serial.println("System Initialized. Motor is OFF.");
}

void loop() {
    int rainDetected = digitalRead(rainSensorPin); // Read digital rain sensor

    Serial.print("Rain Sensor State: ");
    Serial.println(rainDetected); // Print sensor state

    if (rainDetected == LOW && !isRaining) { // Rain detected and first detection
        Serial.println("Rain Detected! Motor Running Clockwise");

        // Buzzer ON for 1 second
        digitalWrite(buzzerPin, HIGH);
        delay(1000);
        digitalWrite(buzzerPin, LOW);

        // Rotate motor clockwise for 15 seconds
        rotateMotorClockwise();

        // Mark rain as detected
        isRaining = true;
    }
    else if (rainDetected == HIGH && isRaining) { // If rain stops after detection
        Serial.println("No Rain. Motor Running Anti-Clockwise");

        // Rotate motor anti-clockwise for 15 seconds
        rotateMotorAntiClockwise();

        // Mark rain as no longer detected
        isRaining = false;
    }

    // Stop the motor after movement
    stopMotor();

    // Small delay to avoid excessive sensor polling
    delay(1000);
}

// Function to rotate motor clockwise for 15 seconds
void rotateMotorClockwise() {
    digitalWrite(motorPin1, HIGH);
    digitalWrite(motorPin2, LOW);
    delay(3000); // Run for 3 seconds
}

// Function to rotate motor anti-clockwise for 15 seconds
void rotateMotorAntiClockwise() {
    digitalWrite(motorPin1, LOW);
    digitalWrite(motorPin2, HIGH);
    delay(3000); // Run for 3 seconds
}

// Function to stop motor
void stopMotor() {
    digitalWrite(motorPin1, LOW);
    digitalWrite(motorPin2, LOW);
    Serial.println("Motor Stopped");
}

AUTO RAIN SHIELD FOR DRYING CLOTHES

భద్రత కోసం ఆటోమేటిక్ వర్షపు కవర్ - దుస్తుల పొడిచే ప్రదేశానికి

Additional Info

DARC రహస్యాలు:
ఈ సిస్టమ్ IoT కనెక్టివిటీతో మరింత అభివృద్ధి చెందించబడవచ్చు, ఇది వినియోగదారులకు దూరనిరీక్షణ మరియు నియంత్రణను అనుమతిస్తుంది.

గవేశణ:
అధ్యయనాలు చూపుతున్నాయి कि వర్ష సెన్సార్లు గృహ ఆటోమేషన్ వ్యవస్థలలో సామర్థ్యాన్ని మెరుగుపరుస్తాయి, మానవ శ్రమను తగ్గించి, సౌకర్యాన్ని పెంచుతాయి.

సూచన:
ఈ ప్రాజెక్ట్ సర్వో మోటార్-కంట్రోల్డ్ గమనం‌తో ప్రాథమిక గృహ ఆటోమేషన్ సూత్రాలను కలిపి పనిచేస్తుంది.

భవిష్యత్ అభివృద్ధులు:
???? IoT ఇంటిగ్రేషన్ ద్వారా స్మార్ట్‌ఫోన్ నోటిఫికేషన్లు.
???? వాయిస్ కమాండ్ ఆక్సివేషన్, అలెక్సా వంటి స్మార్ట్ అసిస్టెంట్స్ ద్వారా.
???? సౌర శక్తి సరఫరా పర్యావరణానికి అనుకూలమైన ఆపరేషన్ కోసం.

సూచన పత్రాలు & జర్నల్స్:
• "గృహాల కోసం ఆటోమేటెడ్ వర్ష రక్షణ" (IEEE జర్నల్)
• "అర్డువినో ఉపయోగించి స్మార్ట్ హోమ్ ఆటోమేషన్ సిస్టమ్స్" (Springer)

సూచన వెబ్‌సైట్లు:
• mysciencetube.com

సూచన పుస్తకాలు:
• "అర్డువినో మరియు IoT తో హోమ్ ఆటోమేషన్"
• "ప్రతిదిన సమస్యల కోసం స్మార్ట్ హౌస్ సొల్యూషన్స్"

భారతదేశంలో కొనుగోలు వెబ్‌సైట్లు:
• mysciencekart.com

సంస్కరణ:
ఆటో రైన్ షీల్డ్ ఫర్ డ్రయింగ్ క్లోత్స్ అనేది ఒక ఆధునిక మరియు సమర్ధవంతమైన ఆవిష్కరణ, ఇది గృహాల, లాండ్రీల మరియు స్మార్ట్ హోమ్ వినియోగదారులకు పరికరాలు వర్షాల నుండి సంరక్షణ లేకుండా డ్రైయింగ్ నిర్వహించడంలో సహాయం చేస్తుంది. ☔????
